デジタルアンプ。 Amazonで2枚300円で売っているコンパクトなデジタルアンプ基板。 Diodes社のPAM8403というチップが実装されています。

この基板を2枚使用します。

入力から分岐したL/R信号を少し増幅してからミックス。 そして多重帰還の2次ローパスフィルタを通します。 フィルタのカットオフ周波数はボリュームで可変できるようにしました。

周波数特性です。 カットオフ周波数調整用ボリューム「Rvol」によってカットオフ周波数が変化しているのが判ります。

カットオフ周波数を変えることによる効果を見るため、Transient解析してみました。

IN-1から100Hz、IN-2から1KHzの正弦波を入力した場合です。 カットオフ周波数が下がるにつれ、1KHzの鈍りが大きくなっていく様子が判ります。

ケースはタカチ電機工業の「YM-180」です。

メイン用とウーハ用で入力を分けようかと思いましたが、コスト削減(笑)で、共通にしました。 電源スイッチとボリュームはメイン用とウーハ用で分けています。

まずは2chのメインアンプから組み立てです。 デジタルアンプは、電源強化の為、470uFを追加しています。 基板が小さいのは良いのですが、なかなかピッチが狭くて手強いです(笑)。

ライン入力部分は子基板にして、カップリングコンデンサやメインアンプとウーハ用アンプへの分岐などを行っています。

そんなこんなで2chのメインアンプの組み立て完了。 線材がいっぱいですね。 ドキドキしながら電源投入。 無事に音がなりました！

お次はウーハー用基板の組み立て。 基板が大きめなので余裕があります。 集中して作業。 2時間ほどで組み立て完成!!

電源部分には1000uFを入れています。 ふっふっふっ(笑)。

ウーハ用基板、デジタルアンプ、ボリューム、スイッチ、端子などなどを組み付け、接続していきます。 思ったより線材が多くてゴチャゴチャしています。

組み付けが終わり、ドキドキの電源投入。 2chアンプはすでに確認済みなので、ウーハー用アンプの確認。 あれ、全然音が小さい... と言う事でウーハー基板を確認。 見事に接続忘れがありました。

修正して再度電源投入。 あれ、レベルは良いけどノイズが大きい。 と言う事で再度ウーハー基板を確認。 もう一か所、接続忘れがありました。 修正して三度目の正直、と言う事で電源投入。 無事動作しました！

と言う事で完成！ フロントパネルは左から、2chアンプ電源スイッチ、ボリューム、ウーハー用アンプ電源スイッチ、ボリューム、そしてウーハー用カットオフ周波数調整用ボリュームです。 リアパネルは左から2chアンプスピーカー出力、ウーハー用スピーカー出力、ライン入力、電源入力です。 電源はUSBから取れるようにUSB-DCプラグのケーブルを作成しました。

以前に作成したホーンスピーカーとケルトン式サブウーハーを接続して周波数特性を測定していました。 まずはウーハーから。 ウーハー用カットオフ周波数調整用ボリュームを最小にした時のウーハーの周波数特性です。

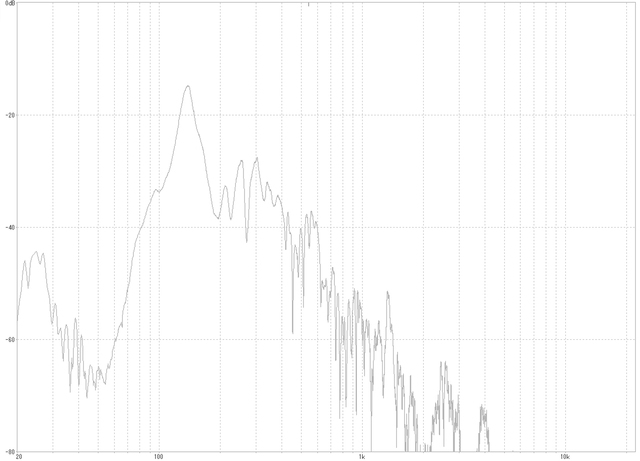

次にウーハー用カットオフ周波数調整用ボリュームを最大にした時のウーハーの周波数特性です。 微妙な感じですが設計通りカットオフ周波数が変化しているのが判ります。

最後に全体の周波数特性です。 2chアンプ用ボリュームが11時の位置、ウーハー用ボリュームが12時の位置、ウーハー用カットオフ周波数調整用ボリュームが最大での特性です。

ちょっとディップがありますが、この設定で音楽を聴くと、小型アンプ＆小型スピーカーながらなかなか良い感じの音がします！ と、自己満足の製作でした(笑)。
